META MULTIPAL® S 2000 Raklapos állvány

META MULTIPAL S 2000 Raklapos állvány

Segítség a tervezéshez, méretezéshez

Az állványok / gerendák kiválasztása:

  1. A szintek tervezett terhelése
  2. A mezőterhelés kiszámítása a szintterhek összegzésével
  3. Az állvány kiválasztása a mezőteher és a keretmagasság alapján
  4. A gerenda kiválasztása a szintterhelés és az állványtípus figyelembevételével

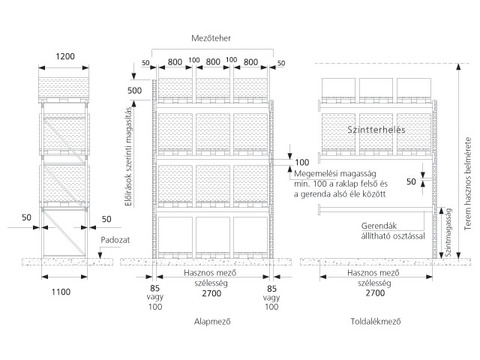

Tervezési adatok

Alapmező:

85/17 és 85/20-as állvány: névleges hossz +170 mm

100/20, 120/20 és 120/25-ös állvány: névleges hossz + 200 mm

Toldalékmező:

85/17 és 85/20-as állvány: névleges hossz + 85 mm

100/20, 120/20 és 120/25-ös állvány: névleges hossz + 100 mm

Biztonsági figyelmeztetés:

  • A rakat méretek meghaladhatják a névleges méreteket
  • A kiszolgálógépek rakodási magassága: a legfelső gerenda felső éle + 200 mm
  • A mezőteher adatai olyan egységekre vonatkoznak, amelyek minimum négy toldalékmezőt és mezőnként min. két gerendapárt tartalmaznak.

META MULTIPAL S 2000 Raklapos állvány

META MULTIPAL® S 2000 Raklapos állvány

Méretek és kivitelek

A META MULTIPAL® S 2000 raklapos állvány ideális rendszer a raklapos raktározási feladatok ésszerű, rendezett, könnyen alakítható ellátásához. A stabil raklapos állványok minden tekintetben megfelelnek a modern raktári áru- és anyagmozgatási követelményeknek.

  • Az egyes szintek terhelhetősége: maximum 5,5 tonna
  • Mezőteher: maximum 18 tonna, nagyobb mezőteher igények külön kérésre maximum 26 tonnáig
  • Gerendaszint 50 mm-ként állítható
  • A META MULTIPAL® S 2000 raklapos állvány
  • RAL-RG 614/2 sz. német gyártási előírások szerint készült termék
  • A META MULTIPAL® S 2000 raklapos állvány GS-tanusítvánnyal is rendelkezik
  • A statikai számítások alapját az FEM 10.2.02. előírásai képezik
  • Az állványok és a gerendák terhelési adatainak meghatározásánál vegyük figyelembe a mezők számát, az állványmagasságot és a gerendák elhelyezkedését (gerendaszintek és szintmagasságok). A standard méretezéstől eltérés esetén megváltozhatnak a terhelési adatok, kérje tervezőink segítségét!

META MULTIPAL® S 2000

Standard állványkeret magasságok

Horganyzott kivitel: 2 200 mm-től 12.000 mm-ig

Festett kivitel: 2 200 mm-től 6.000 mm-ig, 6 000 mm felett toldható keretek

Standard gerendaméretek:

  • 1 800 mm
  • 2 200 mm
  • 2 700 mm
  • 3 300 mm
  • 3 600 mm

Más méretek egyeztetés alapján

Felületek:

  • állvány horganyzott vagy enciánkék (RAL 5010) porszórt (felárral)
  • toldott szint horganyzott
  • gerenda porszórt narancssárga (RAL 2001)

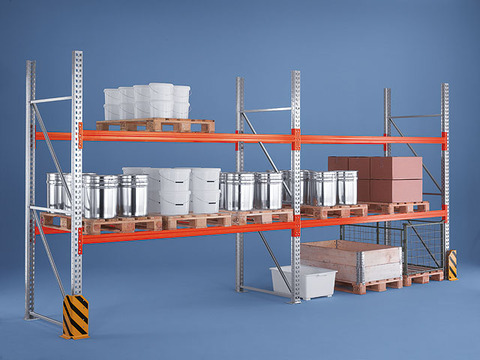

Raklapos állvány

META MULTIPAL® S 2000 Raklapos állvány

Raklapos állvány

  • Teljes szélesség
    Alapmező = gerendahossz + 170 mm
    Toldalékmező = gerendahossz + 85 mm
    Teljes mélység = állványmélység

  • A terhelési adatok egyenletes teherelosztás esetén érvényesek. Kiegészítő szintek elhelyezése a maximális mezőterhelésig megengedett.
  • Szállított elemek:
    Alapmező: 2 keret, beleértve a rögzítőcsavarokat, adott gerendamennyiséget.
    Toldalékmező: 1 keret, beleértve a rögzítőcsavarokat, adott gerendamennyiséget.
  • Minőség
    Megfelel a Szakmai Szövetség UVV BGR234 minőségi előírásainak és az ISO 9001 tanúsítványnak.
  • Darabáruk valamint könnyű és közepesen nehéz raklapos áruk tárolására kialakított modern tárolóállvány.
  • Hosszanti és mélységben elhelyezett raklapos tárolás.
  • Négy körmös gerendakapcsolófej.
  • Nagy stabilitást biztosító zárt profilok.
  • A keretek hidegen hajlított profilok, melyeket a kivitelező szerel össze a gerendákkal egyetemben. (opcionálisan szerelés külön díjazásért rendelhető)
  • Horganyzott keretek (felárért, kérésre enciánkék porszórt kivitel), a gerenda narancssárga RAL 2001
  • Mezőterhelés: maximum 8 300 kg-ig. Gerendapár terhelés: maximum 2 300 kg-ig
